焊點缺陷檢測一直以來是很多地方都用的到，但是有的對焊點是有要求的。不能過大、不能芯線部分外漏等等一些瑕疵。所以我們今天就來看看機器視覺來地帶人工實現焊點缺陷檢測。
【檢測內容】

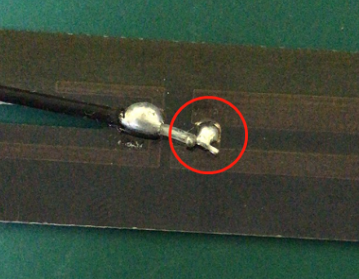

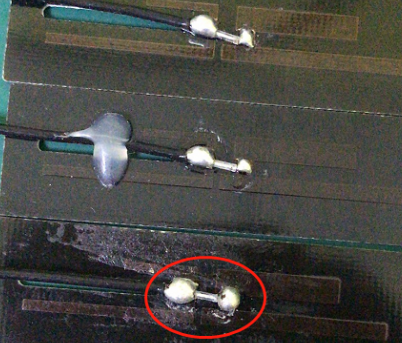

無焊點、 焊點過大、 芯線部分外漏、芯線未焊住、沒有芯線、焊點或芯線偏移
【檢測指標】
主要性能指標：X方向測量范圍0~7mm，Z方向范圍0~5mm，精度±3μm，重復精度1μm。
【檢測原理】
利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離(Z軸)和沿著激光線的位置信息(X軸)，移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。
【檢測步驟】
輪廓儀固定，伺服機構預先設置好檢測位置，到達檢測位置后觸發輪廓儀取像，內置算法分析產品為缺陷或者良品，輸出OK或者NG信號。
