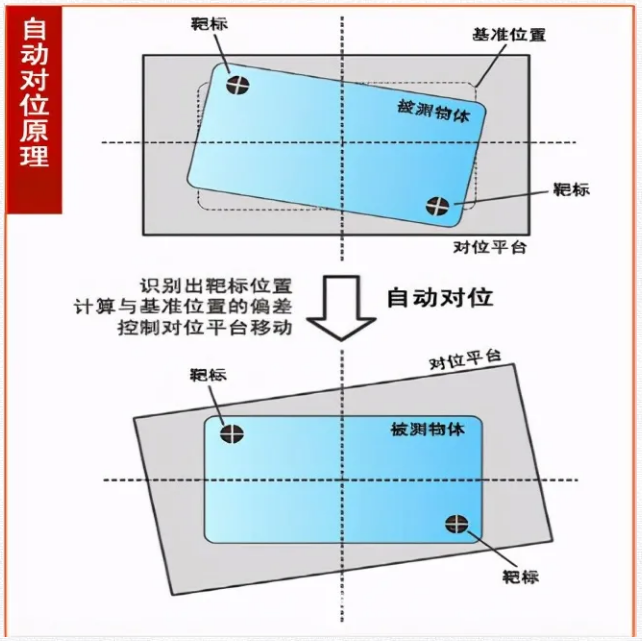

CCD自動對準系統是一套高性能的視覺實時定位系統，專門為FA機設計。該系統可以方便地集成到各種FA機中，快速實現產品的智能化改造，提高產品的技術性能和效率。是FA機自動升級的理想選擇。通過對定位參考點的識別，計算出被測物體在XYθ方向上的偏移量，并自動控制運動平臺的相應運動量，校正被測物體的位置，實現精確的自動定位。那么，一個完整的視覺對齊系統是如何工作的呢?接下來，讓我們一起去了解一下吧
一個完整的視覺對位系統主要工作過程如下：
(1)工件定位檢測器檢測物體移動到攝像機視野中心，并向圖像采集卡發送觸發脈沖。
(2)圖像采集卡按照預定的程序和時延，分別向攝像機和照明設備發出啟動脈沖。
(3)照相機停止當前掃描并重新啟動新的幀掃描，或者相機在起始脈沖到達之前處于等待狀態，并且啟動脈沖到達后開始幀掃描。
(4)在相機開始新的幀掃描之前，打開曝光機構，曝光時間可以提前設定。
(5)另一個啟動脈沖開啟照明，開光時間應與照相機曝光時間相匹配
(6)照相機曝光后，正式開始掃描和輸出一幀圖像。
(7)圖像采集卡接收模擬視頻信號并通過A/D將其數字化，或攝像機數字化后視覺定位系統直接接收數字視頻。
(8)圖像采集卡將數字圖像放置在處理器或計算機的存儲器中。
(9)處理器處理、分析和識別圖像，以獲得測量結果或邏輯控制值。
(10)處理結果控制管道的動作、視覺定位系統或定位、糾正運動誤差等。
